Проектирование автономных и гибридных солнечных электростанций мощностью от 10 до 50 кВт неизбежно ставит инженеров перед выбором архитектуры накопления энергии. Когда вы выбираете современный гибридный инвертор, перед вами возникает дилемма: классические низковольтные системы (LV 48В) или промышленные высоковольтные решения (HV 160–700В). В этой статье мы проведем глубокий технический анализ оборудования бренда Deye, рассчитаем тепловые потери, рабочие токи и поможем выбрать оптимальный инвертор для дома или коммерческого объекта.
Физика процессов: почему высокое напряжение побеждает в крупных проектах
Любой опытный инженер знает закон Ома и формулу мощности $P = U \cdot I$. Если вам требуется мощный инвертор deye 6 квт или масштабирование системы на больший объем, важно понимать поведение токов. При передаче мощности 10 кВт через низковольтную шину 48В, сила тока достигает более 208А (без учета КПД инвертора). Для таких токов требуются массивные медные шины, мощные автоматические выключатели постоянного тока и дорогие силовые кабели большого сечения.
В то же время высоковольтные (HV) аккумуляторные системы Deye работают в диапазоне 160–700В. При той же мощности 10 кВт рабочий ток падает до 14–30А. Это кардинально минимизирует тепловые потери на нагрев проводников ($I^2R$), снижает риски нагрева клемм и позволяет использовать более тонкие кабели. Для точного предварительного расчета нагрузки рекомендуем воспользоваться инструментом инженерный онлайн-калькулятор СЕС.
Сравнение КПД и тепловых потерь
Эффективность преобразования энергии (КПД) в высоковольтных системах выше благодаря меньшему количеству этапов преобразования DC-DC внутри самого аккумуляторного стека. В случае с LV системами, преобразователям приходится оперировать колоссальными амперами, что приводит к деградации полупроводниковых элементов. Если ваш выбор падает на меньшие мощности, скажем, когда выбирается классический инвертор 5 квт, LV архитектура еще имеет смысл благодаря простоте подключения одной батареи. Однако для станций на 15-50 кВт HV является единственно правильным инженерным выбором.
Для масштабных объектов промышленного или аграрного сектора лучше рассматривать готовые комплексные решения. Например, мощная Сетевая солнечная электростанция "під ключ" PREMIUM на 150 кВт проектируется исключительно на высоковольтной архитектуре, что обеспечивает стабильность перетоков энергии без перегрева шин.

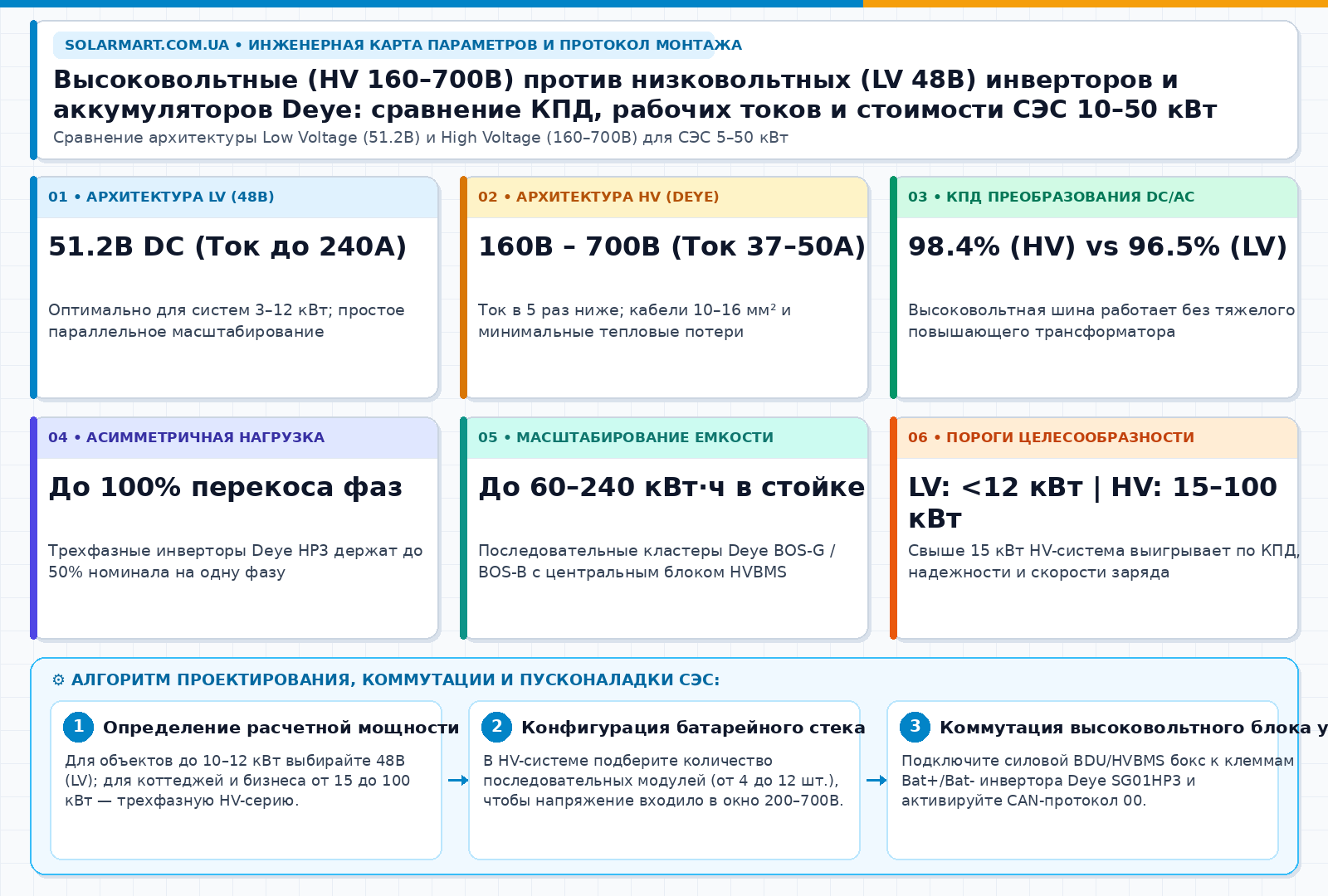

Технические характеристики: HV vs LV в сравнительной таблице
| Параметр | Низковольтные системы (LV 48В Deye) | Высоковольтные системы (HV 160–700В Deye) |
|---|---|---|
| Рабочее напряжение | 40В – 60В DC | 160В – 700В DC |
| Максимальный ток (10 кВт) | > 200 А | ~15–30 А |
| Сечение силовых кабелей | 35–70 мм² (или параллельные шины) | 6–16 мм² |
| КПД преобразования (Round-trip) | 90% – 92% | 95% – 97% |
| Масштабирование емкости | Ограничено из-за токовых нагрузок шин | Гибкое последовательное соединение модулей высокой емкости |
Архитектура безопасности и защитная автоматика
Рассматривая линейку оборудования, которую предлагает передовой инвертор deye, стоит обратить внимание на требования к защите. Высоковольтные цепи требуют специализированных двухполюсных автоматических выключателей постоянного тока (DC MCCB), способных гасить дугу при высоком напряжении. В то же время LV системы прощают мелкие погрешности монтажа из-за низкого потенциала, однако создают серьезную пожарную опасность при плохом обжиме клемм из-за огромных токов КЗ.
Для среднего и крупного бизнеса компания SolarMart предлагает сбалансированные энергокомплексы. Если вы стремитесь к максимальной автономии и надежности, обратите внимание на Сетевая солнечная электростанция "під ключ" PREMIUM на 200 кВт или же на флагманское решение — Сетевая солнечная электростанция "під ключ" PREMIUM на 500 кВт, где реализованы передовые протоколы управления высоковольтными батареями BMS.
Выводы инженера-практика
Выбор между HV и LV полностью зависит от масштаба вашей станции. Любой современный инвертор deye 6 квт или аналогичные модели для дачи могут работать на 48В, и это оправдано. Однако, проектируя системы от 10-20 кВт и выше, ориентируйтесь исключительно на высоковольтные линейки Deye. Это сэкономит ваш бюджет на кабелях, повысит общий КПД системы и гарантирует долговечность работы аккумуляторных элементов без термических перегрузок.
Частые вопросы инженеров (FAQ)
Можно ли объединять высоковольтные и низковольтные аккумуляторы в одной системе Deye?
Нет, категорически запрещено. Архитектура инверторов Deye рассчитана либо на работу с шиной 48В (LV), либо на высоковольтный диапазон (HV). Они имеют разную логику опроса BMS и напряжение шины постоянного тока.
Какое сечение кабеля требуется для подключения высоковольтной батареи Deye?
Обычно для HV систем используются специализированные экранированные кабели сечением от 6 до 16 мм², в зависимости от пикового тока заряда/разряда конкретной модели инвертора.
Почему высоковольтные системы эффективнее при работе с мощными нагрузками?
Благодаря более высоком напряжению рабочие токи уменьшаются в разы, что пропорционально снижает потери на активное сопротивление проводников ($I^2R$) и полупроводниковых ключей инвертора.
Сложно ли настраивать протокол связи BMS для инверторов Deye?
Нет, современные инверторы Deye имеют автоопределение протоколов основных литиевых батарей через шины CAN/RS485, достаточно лишь правильно подключить коммуникационный кабель в соответствующие порты.
