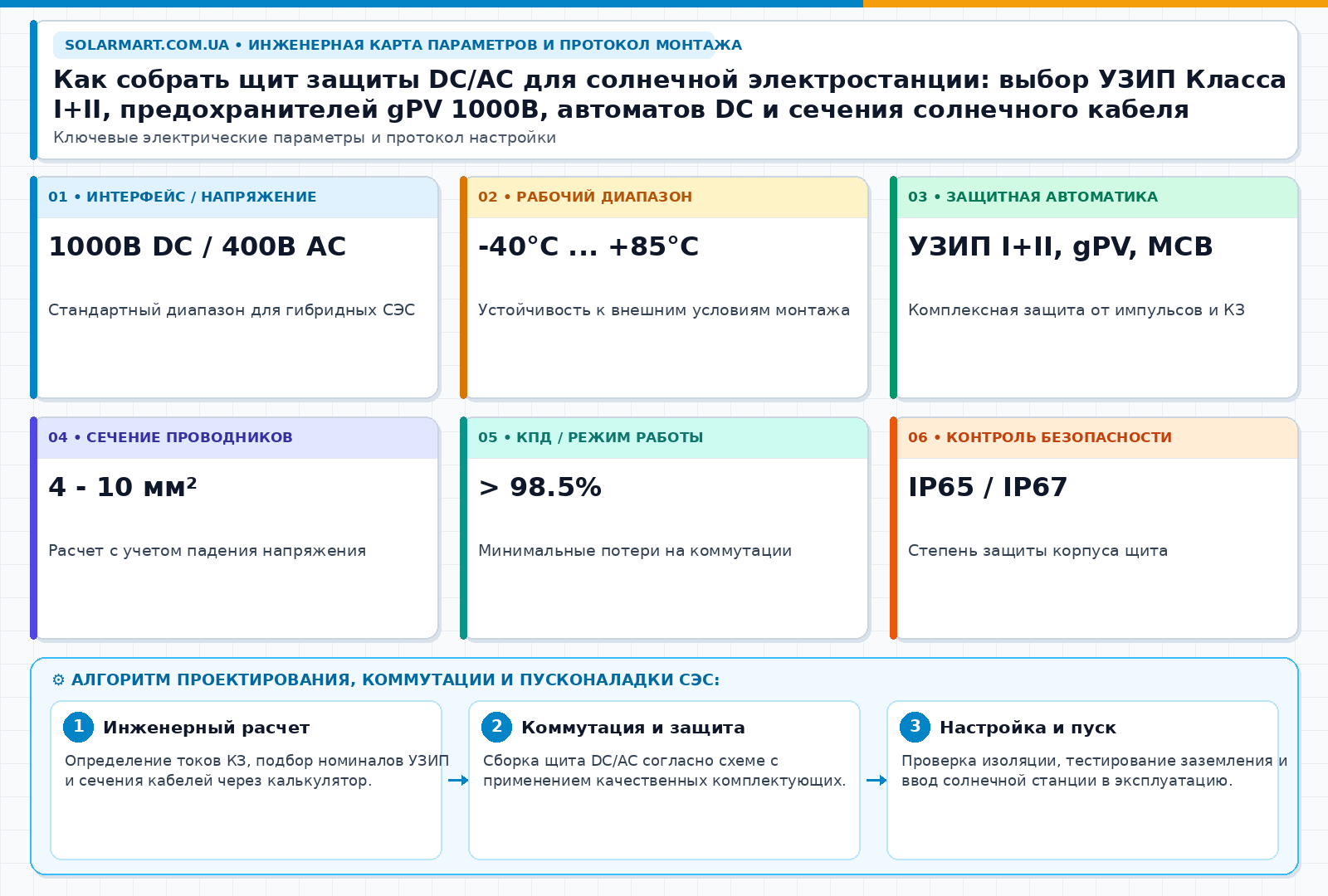

Как собрать щит защиты DC/AC для солнечной электростанции: выбор УЗИП Класса I+II, предохранителей gPV 1000В, автоматов DC и сечения солнечного кабеля

Введение в проектирование защиты солнечных электростанций

Проектирование и сборка распределительных щитов постоянного (DC) и переменного (AC) тока — это критически важный этап создания надежной и безопасной солнечной электростанции. От правильного выбора коммутационной аппаратуры, расчета сечения проводников и монтажа систем молниезащиты зависит не только эффективность генерации энергии, но и пожарная безопасность объекта. Современные фотомодули высокой мощности, такие как солнечная панель Longi Solar LR8-66HGD-610M Bifacial, 610Вт, способны генерировать значительные рабочие токи, что требует тщательного подбора защитных автоматов и предохранителей.

Архитектура щита защиты DC (постоянный ток)

Сторона постоянного тока объединяет фотоэлектрические модули и солнечный инвертор. Для построения мощных коммерческих или гибридных систем часто выбирают трехфазное оборудование промышленного класса, например, гибридный инвертор Deye SUN-20K-SG01HP3-EU-AM2, который требует надежной защиты каждого MPPT-трекера. Щит DC обязательно должен содержать:

УЗИП (устройства защиты от импульсных перенапряжений) Класса I+II: Защищают инвертор от прямых и непрямых ударов молнии в линии электропередач или конструкции крепления панелей.
Предохранители gPV 1000В: Обеспечивают селективную защиту каждой цепочки (string) при возникновении обратных токов короткого замыкания.
Автоматические выключатели DC: Предназначены для безопасного ручного размыкания цепи под нагрузкой во время проведения технического обслуживания.

Для корректного подбора количества модулей расширения и совместимости используют специализированные инструменты, в частности инженерный онлайн-калькулятор СЭС, который позволяет точно рассчитать электрические параметры системы.

Архитектура щита защиты AC (переменный ток)

Сторона переменного тока отвечает за безопасное подключение инвертора к внутренней сети дома или промышленного объекта, а также к сети общего пользования. В этом контуре обязательно устанавливаются:

Трехфазные автоматические выключатели с характеристикой отключения «C» или «D».
Дифференциальные автоматы или УЗО для защиты от токов утечки.
Системы мониторинга и измерения тока, такие как беспроводной счетчик тока (CT-Meter) DEYE SUN-SMART-CT01 50мА CT, 3-Ph, LoRa/RS485.

Инженерная таблица выбора элементов защиты СЭС

Элемент системы	Тип / Номинал	Назначение	Рекомендации по монтажу
УЗИП DC	Класс I+II, 1000В DC	Защита от молниевых импульсов	Монтировать как можно ближе к вводу в инвертор, заземление ≤ 4 Ом
Предохранитель gPV	15А - 25А, 1000В DC	Защита от обратных токов стринга	Использовать только специальные держатели предохранителей для фотоэлектрики
Автомат AC	32А - 50А, 3-фазы, тип C	Коммутация и защита от КЗ в сети переменного тока	Подбирать в соответствии с максимальной выходной мощностью инвертора
Кабель солнечный	ПВХ/Луженая медь, 4 - 6 мм²	Соединение панелей с инвертором	Устойчивый к ультрафиолету и температурным колебаниям (-40°C...+90°C)

Частые вопросы инженеров (FAQ)

Чем отличаются обычные автоматические выключатели от автоматов постоянного тока DC?

Автоматы постоянного тока имеют специальную дугогасительную камеру и мощные постоянные магниты, поскольку дуга постоянного тока не гаснет самостоятельно при переходе через ноль, в отличие от переменного тока.

Какой класс УЗИП выбрать для солнечной станции на крыше частного строения?

Рекомендуется устанавливать комбинированные УЗИП класса I+II, особенно если на здании или рядом с ним установлена отдельная молниеприемная сетка или молниеотвод.
