Расчет стрингов солнечных панелей для инвертора: как посчитать напряжение холостого хода Voc зимой при -25°C и не сжечь MPPT-трекер

Проектирование современной солнечной электростанции требует не только базовых знаний электрики, но и глубокого понимания физики полупроводников. Когда вы планируете купить солнечные панели, основные параметры в их паспортах указаны для стандартных тестовых условий (STC): температура ячейки +25°C. Однако в условиях украинской зимы, когда температура падает до -25°C, электрические характеристики модулей существенно меняются. Игнорирование этого факта — кратчайший путь к тому, чтобы сжечь MPPT-трекер вашего инвертора.

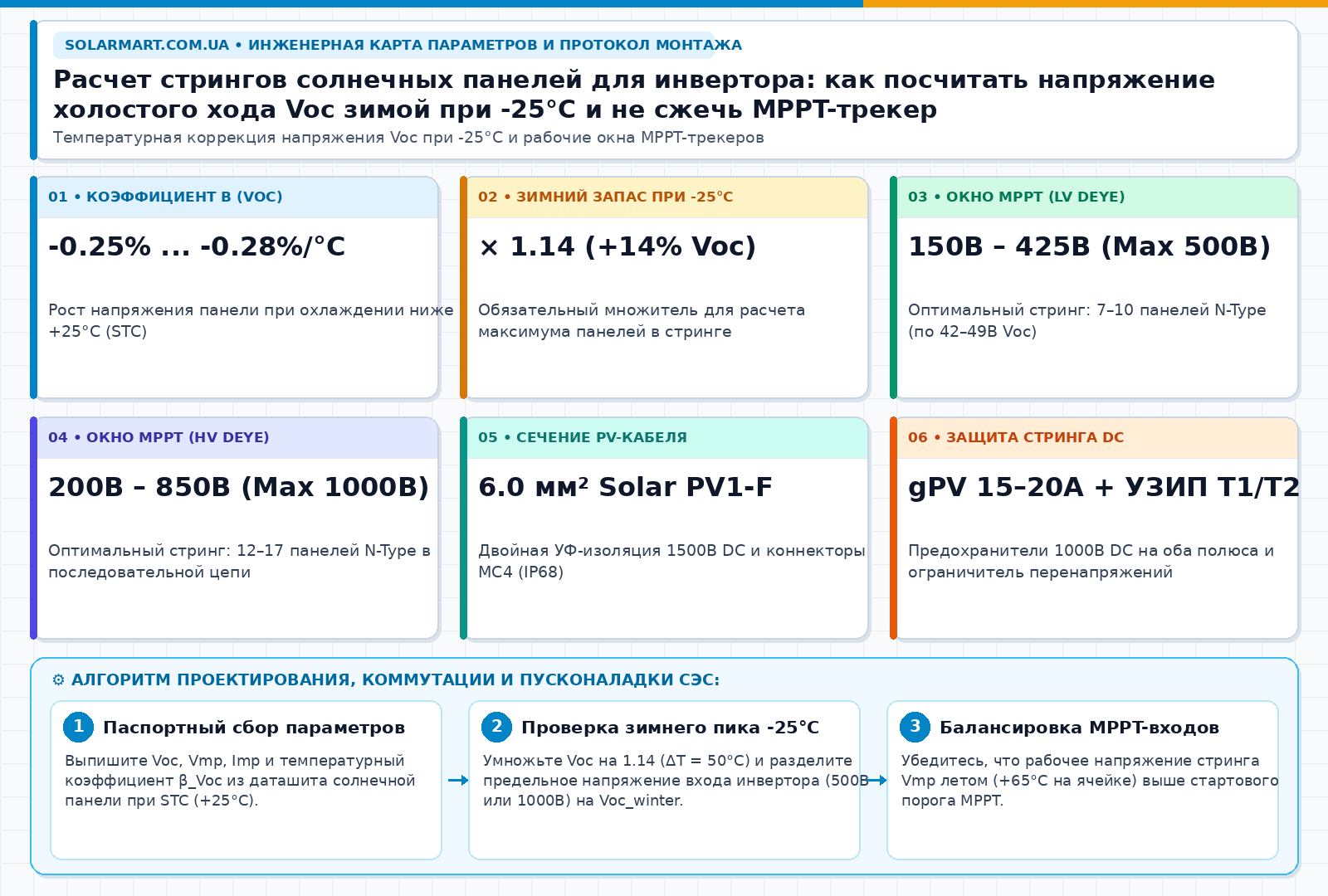

Температурная коррекция напряжения Voc при -25°C и рабочие окна MPPT-трекеров

01 • Коэффициент β (Voc)

-0.25% ... -0.28%/°C

Рост напряжения панели при охлаждении ниже +25°C (STC)

02 • Зимний запас при -25°C

× 1.14 (+14% Voc)

Обязательный множитель для расчета максимума панелей в стринге

03 • Окно MPPT (LV Deye)

150В – 425В (Max 500В)

Оптимальный стринг: 7–10 панелей N-Type (по 42–49В Voc)

04 • Окно MPPT (HV Deye)

200В – 850В (Max 1000В)

Оптимальный стринг: 12–17 панелей N-Type в последовательной цепи

05 • Сечение PV-кабеля

6.0 мм² Solar PV1-F

Двойная УФ-изоляция 1500В DC и коннекторы MC4 (IP68)

06 • Защита стринга DC

gPV 15–20A + УЗИП T1/T2

Предохранители 1000В DC на оба полюса и ограничитель перенапряжений

⚙ Алгоритм проектирования и пусконаладки:

1. Паспортный сбор параметров

Выпишите Voc, Vmp, Imp и температурный коэффициент β_Voc из даташита солнечной панели при STC (+25°C).

2. Проверка зимнего пика -25°C

Умножьте Voc на 1.14 (ΔT = 50°C) и разделите предельное напряжение входа инвертора (500В или 1000В) на Voc_winter.

3. Балансировка MPPT-входов

Убедитесь, что рабочее напряжение стринга Vmp летом (+65°C на ячейке) выше стартового порога MPPT.

Главный риск заключается в отрицательном температурном коэффициенте напряжения. В отличие от металлов, у кремниевых фотоэлементов напряжение холостого хода (Voc) растет при охлаждении. Если купить солнечную панель и собрать стринги «впритык» по летним параметрам, то в первый же морозный солнечный день суммарное напряжение превысит допустимый порог инвертора, что приведет к необратимому повреждению силовой электроники.

Почему напряжение растет на морозе?

При низких температурах уменьшается интенсивность тепловых колебаний кристаллической решетки кремния. Это увеличивает эффективную ширину запрещенной зоны полупроводника, что позволяет генерируемым фотонам создавать более высокий электрический потенциал. Для большинства современных модулей, если вы решили купить солнечные панели 500 вт, коэффициент β составляет около -0.27% на каждый градус отклонения от +25°C.

Методика инженерного расчета

Чтобы правильно рассчитать максимальное напряжение, используйте формулу:

V_max = V_oc_stc * (1 + (T_min - 25) * (β / 100)) * N

• V_oc_stc — напряжение холостого хода из даташита;
• T_min — расчетный минимум температуры (для Украины принимаем -25°C);
• β — температурный коэффициент Voc (отрицательное число);
• N — количество панелей в последовательной цепи.

Например, используя Гибридный инвертор Solis S6-EH3P125K10-NV-YD-H 125KW, мы видим лимит в 1100В. Расчет должен быть выполнен так, чтобы даже при экстремальном морозе напряжение стринга оставалось в пределах 1000-1050В для обеспечения запаса надежности.

Практические рекомендации по подбору оборудования

При проектировании крупных систем, где планируется купить солнечные панели в украине в большом количестве, важно выбирать инверторы с широким диапазоном MPPT. Например, Гибридный инвертор DEYE SUN-125K-SG02HP3-EU-GM10 позволяет гибко распределять нагрузку по 10 независимым трекерам, что снижает риски при частичном затенении.

Для автоматизации расчетов мы рекомендуем использовать инженерный онлайн-калькулятор СЭС. Это исключает человеческий фактор. Также не забывайте о системах накопления: для промышленных нужд отлично подойдет Установка хранения энергии DEYE MS-GS215, которая обеспечит стабильность работы сети.

Типичные ошибки монтажа

Многие инсталляторы, решив солнечные панели купить днепр или в других регионах, ориентируются на рабочее напряжение (Vmp). Это ошибка. Инвертор выходит из строя именно в момент отсутствия нагрузки (холостой ход), когда солнце только взошло, панели ледяные, а инвертор еще не начал генерацию. В этот момент напряжение на входе максимально.

Частые вопросы инженеров (FAQ)

1. Можно ли пренебречь расчетом, если зимы стали теплее?

Нет. Инженерный расчет всегда строится на экстремальных значениях. Достаточно одного аномального заморозка, чтобы вывести систему из строя. Экономия на расчетах несопоставима со стоимостью ремонта инвертора.

2. Как влияет деградация панелей на Voc?

Со временем Voc незначительно снижается (около 0.5% в год), но это не повод игнорировать зимний прирост напряжения в первые годы эксплуатации станции.

3. Спасает ли встроенная защита инвертора от перенапряжения по DC?

Встроенные варисторы (SPD) защищают от кратковременных импульсов (например, наводок от молнии), но они не рассчитаны на длительное превышение рабочего напряжения от солнечного поля. В этом случае происходит физический пробой транзисторов.

4. Нужно ли учитывать Voc при выборе сечения кабеля?

Сечение кабеля выбирается исходя из рабочего тока (Imp) и допустимых потерь напряжения под нагрузкой. На Voc сечение не влияет, так как в режиме холостого хода ток равен нулю.
