Энергонезависимость современного объекта невозможна без надежной связки литий-железо-фосфатных накопителей и интеллектуального управления. Гибридный инвертор Deye (модели на 5 квт, 6 квт, 10 квт) зарекомендовал себя как универсальное решение, поддерживающее большинство современных BMS. Однако корректная работа системы зависит от точности физического подключения по шинам CAN или RS485. Ошибка в распиновке или неправильное положение DIP-переключателей приведет к тому, что инвертор deye перейдет в аварийный режим или будет работать по напряжению, что критично для LiFePO4.

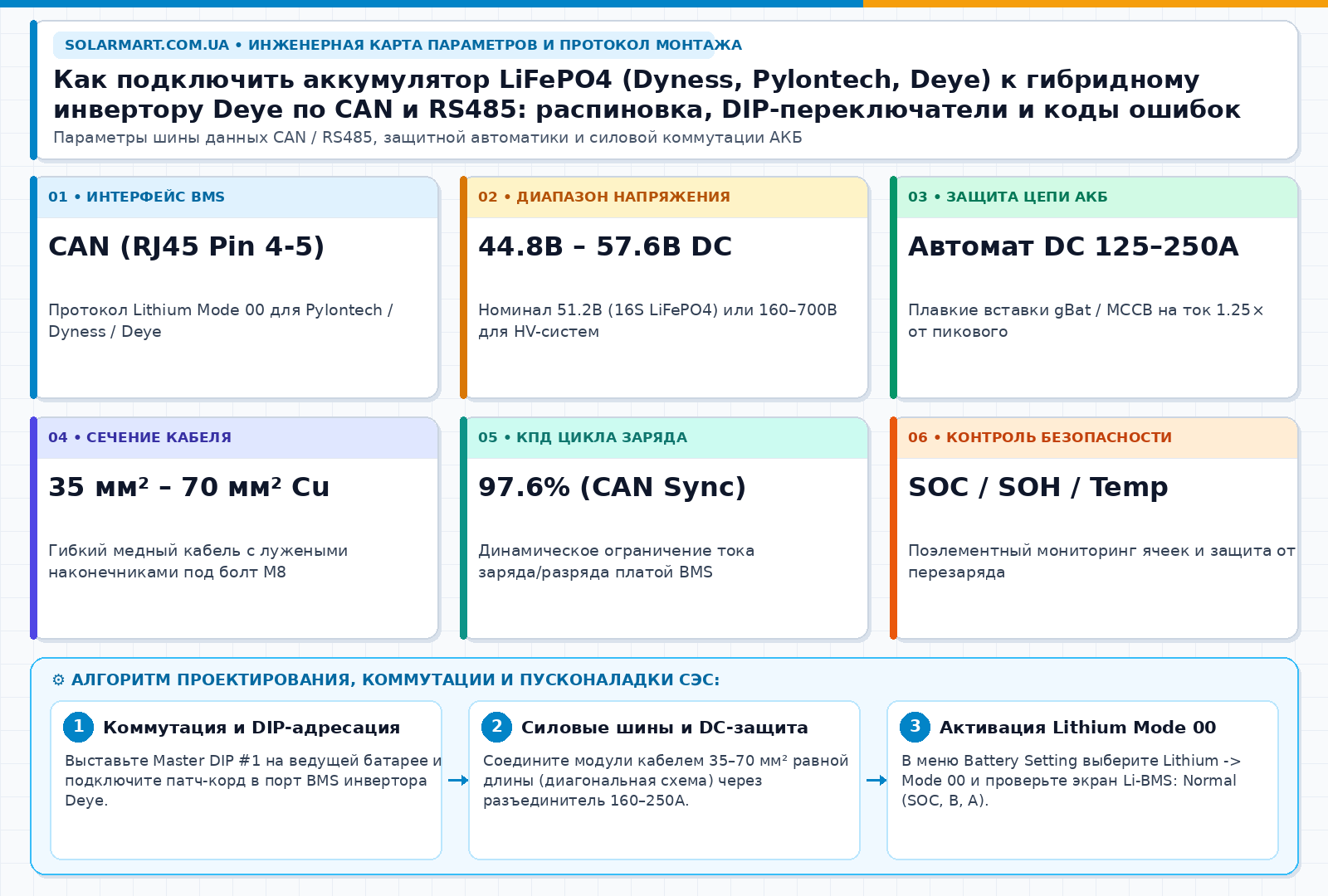

Физические интерфейсы и выбор кабеля
Для обмена данными между BMS аккумулятора и инвертором используются порты RJ45. Важно помнить: стандартный патч-корд от интернета часто не подходит из-за специфической распиновки. При проектировании систем на базе Блока батарей DEYE BOS-B Pro-A3 240kWh, необходимо строго соблюдать схему обжима для предотвращения повреждения портов связи.
Распиновка порта BMS на инверторе Deye
На большинстве моделей Deye (включая инвертор 5 квт и инвертор deye 6 квт) распиновка порта CAN:
- Pin 4: CAN High
- Pin 5: CAN Low
Для RS485:
- Pin 7: RS485 A
- Pin 8: RS485 B
| Бренд АКБ | Интерфейс | Протокол (Deye Setup) | Распиновка (АКБ side) |
|---|---|---|---|
| Pylontech (US3000C) | CAN | 00 | Pin 4 (H), Pin 5 (L) |
| Dyness (A48100) | CAN | 12 | Pin 1 (L), Pin 2 (H) - нужен кросс-кабель |
| Deye (SE-G5.1) | CAN | 00 | Прямой кабель (4-4, 5-5) |
Настройка DIP-переключателей
DIP-переключатели на LiFePO4 модулях определяют адрес устройства в сети. Если вы используете один блок, адрес обычно 0 или 1. В каскадных системах, где применяется Система хранения энергии Solis Evercore 261kWh, первый блок (Master) коммутируется с инвертором, а остальные (Slave) соединяются последовательно.
Программная настройка инвертора
В меню инвертора необходимо выполнить следующие шаги:
- Battery Setup: Выберите тип "Lithium".
- Lithium Mode: Укажите ID протокола (00 для Pylontech, 12 для Dyness).
- Max Charge: Ограничьте ток заряда согласно рекомендациям производителя.
Для точного проектирования системы и подбора кабелей используйте инженерный онлайн-калькулятор СЭС.
Коды ошибок и диагностика
Самая частая проблема — ошибка F56. Она означает потерю связи с BMS. Если вы устанавливаете промышленное решение, такое как GSL-BESS-209K 208kWh, убедитесь, что терминальный резистор 120 Ом активирован на последнем блоке в цепи, если это предусмотрено конструкцией.
Часто задаваемые вопросы инженеров (FAQ)
1. Можно ли подключить Deye к АКБ без BMS?
Да, выбрав режим "Use Batt V", но это лишает систему защиты на уровне ячеек и точного контроля SOC.
2. Какой кабель использовать для связи?
Рекомендуется экранированная витая пара (FTP) Cat5e/6, чтобы минимизировать наводки от силовых кабелей.
3. Почему инвертор не видит BMS Dyness?
Проверьте распиновку: у Dyness CAN-L и CAN-H часто находятся на 1 и 2 пинах, а у Deye — на 4 и 5. Нужен специальный кабель.
4. Как обновить прошивку BMS для совместимости?
Обновление производится через специализированное ПО производителя АКБ и интерфейс RS232/USB.
