Современный рынок альтернативной энергетики требует от проектировщиков и монтажников четкого понимания того, как выполняется корректная схема подключения гибридного инвертора для обеспечения бесперебойного питания жилых и коммерческих объектов. Центральное место в архитектуре автономных и сетевых станций занимает оборудование бренда Deye. Правильная инвертор deye настройка определяет не только эффективность генерации, но и срок службы аккумуляторных батарей, стабильность работы в критических режимах и безопасность всей электросети дома.
Инженерный расчет и архитектура системы
Любой проект начинается с предварительных расчетов нагрузки. Для корректного подбора оборудования следует учитывать пиковые пусковые токи индуктивных потребителей (насосы, компрессоры кондиционеров). Базовая схема подключения гибридного инвертора к сети предполагает интеграцию устройства между вводным автоматом ввода резерва (АВР) и внутренним распределительным щитом. В случаях, когда используется резервное или автономное питание отдельных линий, применяется разветвленная схема подключения инвертора deye с выделенной группой неотключаемых потребителей (Load порт).
Для мощных промышленных и коммерческих объектов отлично подходит трехфазный Гибридный инвертор Deye SUN-20K-SG01HP3-EU-AM2, который способен обеспечить высокую плотность мощности и гибкое управление потоками энергии. Если же объект требует максимальной генерации и резервирования больших мощностей, эксперты рекомендуют флагманский Гибридный инвертор Deye SUN-50K-SG01HP3-EU-BM4.
Схемы коммутации и интеграция накопителей
Особое внимание следует уделить хранению энергии. Правильная схема подключения гибридного инвертора через авр позволяет автоматически переключать питание на аккумуляторы при пропадании внешней сети без потери фазы или просадки напряжения. В бытовых и полупромышленньіх инсталляциях популярными являются низковольтные и высоковольтные системы накопления. Например, надежная Аккумуляторная батарея DEYE SE-G5.1 Pro-B LiFePO4 LV 51.2v 100AH 5.12kWh обеспечивает более 6000 циклов заряда-разряда при глубине разряда 90%, гарантируя долговечность всей системы.
Для генерации солнечной энергии необходимо использовать современные фотомодули с высоким коэффициентом полезного действия. Идеальным выбором станут высокомощные Солнечная панель Longi Solar LR7-72HTH-610M, 610Вт или продуктивные Солнечная панель Longi Solar LR7-72HVH 645W (LR7-72HVH-645M), которые демонстрируют превосходную устойчивость к образованию микротрещин и эффекту LID.
Технические характеристики и сравнение компонентов СЭС
| Компонент системы | Тип / Модель | Номинальная мощность / Емкость | Рабочее напряжение |
|---|---|---|---|
| Инвертор (Малый) | Deye SUN-20K-SG01HP3-EU-AM2 | 20 кВт | 3 фазы, 380В |
| Инвертор (Промышленный) | Deye SUN-50K-SG01HP3-EU-BM4 | 50 кВт | 3 фазы, 380В |
| Аккумулятор LV | DEYE SE-G5.1 Pro-B LiFePO4 | 5.12 кВт·ч | 51.2В |
| Солнечная панель | Longi Solar LR7-72HTH-610M | 610 Вт | 44.2В (Vmp) |

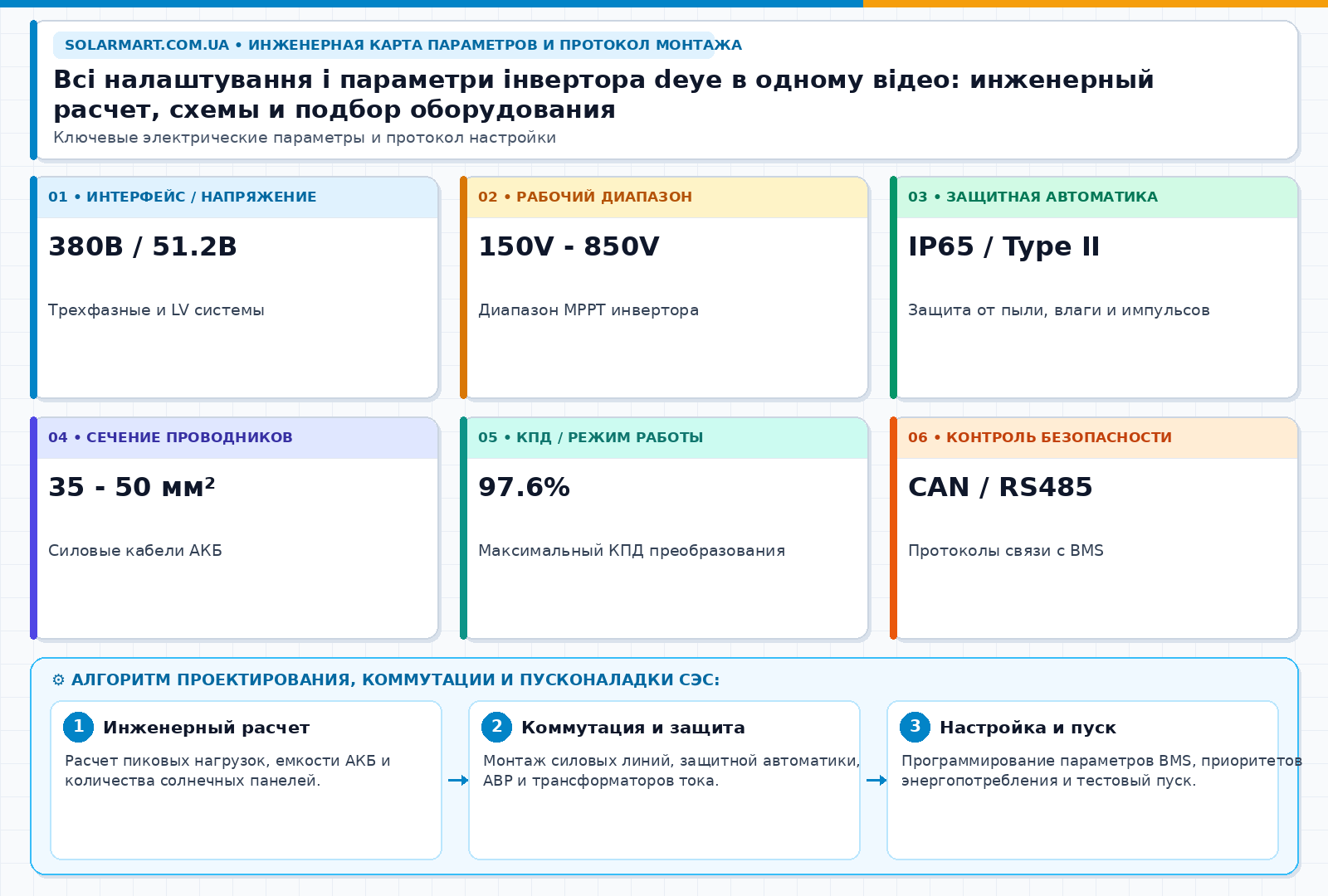

Пошаговый протокол настройки параметров инвертора Deye
Первичный запуск и программирование инвертора требуют строгого соблюдения инженерного протокола:
- Проверка изоляции и омического сопротивления: Перед подачей напряжения мультиметром проверяются кабельные линии от солнечных панелей и аккумуляторных батарей.
- Конфигурация протокола BMS: В меню батарей выбирается тип протокола обмена данными (CAN/RS485) для совместимости с подключенными LiFePO4 аккумуляторами.
- Ограничение токов заряда/разряда: Параметры устанавливаются согласно техническому паспорту аккумуляторной батареи (обычно 0.5C для длительного срока службы).
- Настройка приоритетов энергопотребления: Выбор между режимами Zero Export to Load, Zero Export to CT или полноценной генерацией по зеленому тарифу.
Частые вопросы инженеров (FAQ)
Какое минимальное сечение кабеля необходимо для подключения аккумулятора Deye SE-G5.1 Pro-B?
Для низковольтных аккумуляторов (LV 51.2V) из-за высоких рабочих токов рекомендуется использовать медные кабели сечением не менее 35-50 мм² с надежными обжимными наконечниками и защитными предохранителями.
Можно ли объединять инверторы Deye в параллельную трехфазную сеть?
Да, большинство трехфазных гибридных моделей Deye поддерживают параллельное соединение до 16 устройств как в сетевом, так и в автономном режимах для масштабирования мощности.
Как работает функция Zero Export (нулевой экспорт в сеть)?
Инвертор с помощью внешних трансформаторов тока (CT) или умного счетчика мониторит текущее потребление дома и динамически ограничивает генерацию солнечных панелей так, чтобы избежать выдачи излишков в городскую сеть.
Почему возникает ошибка связи с BMS аккумулятора?
Чаще всего это связано с неправильной распиновкой кабеля CAN-шины или отсутствием соответствующих настроек протокола связи в инженерном меню устройства.
