Як підключити акумулятор LiFePO4 (Dyness, Pylontech, Deye) до гібридного інвертора Deye по CAN та RS485: розпіновка, DIP-перемикачі та коди помилок

Сучасна енергонезалежність приватного будинку або промислового об'єкта базується на синергії літій-залізо-фосфатних накопичувачів та інтелектуальних систем керування. Гібридний інвертор Deye (моделі на 5 кВт, 6 квт, 10 квт та вище) є одним із найбільш гнучких рішень на ринку завдяки підтримці протоколів CAN та RS485. Однак, коректна робота системи BMS (Battery Management System) залежить від точності фізичного підключення та програмного налаштування. Неправильна розпіновка кабелю або помилка в DIP-перемикачах може призвести до відсутності зв'язку, що змусить інвертор працювати в режимі напруги (V), ігноруючи реальний стан заряду (SOC) комірок.

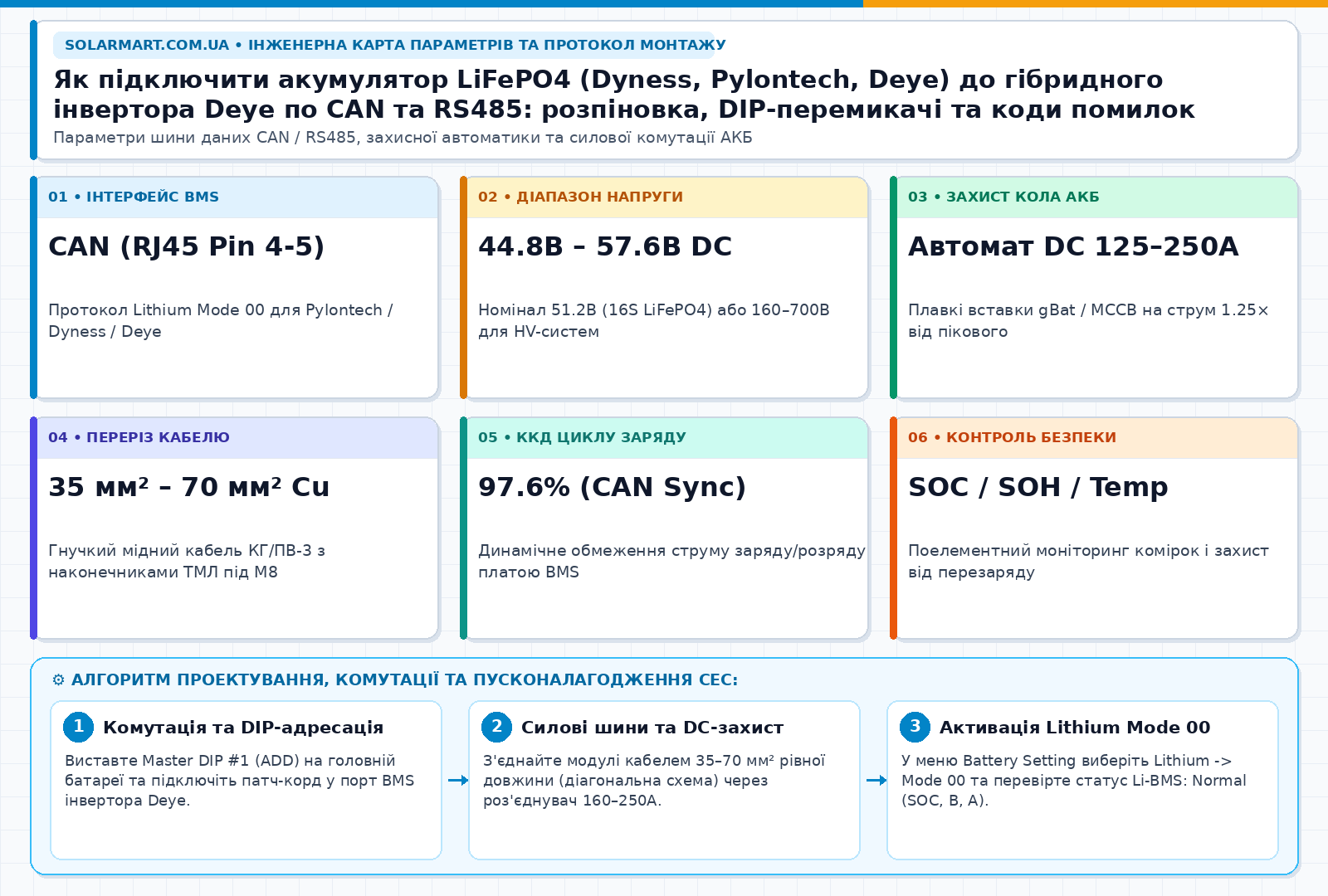

Параметри шини даних CAN / RS485, захисної автоматики та силової комутації АКБ

01 • Інтерфейс BMS

CAN (RJ45 Pin 4-5)

Протокол Lithium Mode 00 для Pylontech / Dyness / Deye

02 • Діапазон напруги

44.8В – 57.6В DC

Номінал 51.2В (16S LiFePO4) або 160–700В для HV-систем

03 • Захист кола АКБ

Автомат DC 125–250А

Плавкі вставки gBat / MCCB на струм 1.25× від пікового

04 • Переріз кабелю

35 мм² – 70 мм² Cu

Гнучкий мідний кабель КГ/ПВ-3 з наконечниками ТМЛ під М8

05 • ККД циклу заряду

97.6% (CAN Sync)

Динамічне обмеження струму заряду/розряду платою BMS

06 • Контроль безпеки

SOC / SOH / Temp

Поелементний моніторинг комірок і захист від перезаряду

⚙ Алгоритм проектування та пусконалагодження:

1. Комутація та DIP-адресація

Виставте Master DIP #1 (ADD) на головній батареї та підключіть патч-корд у порт BMS інвертора Deye.

2. Силові шини та DC-захист

З'єднайте модулі кабелем 35–70 мм² рівної довжини (діагональна схема) через роз'єднувач 160–250А.

3. Активація Lithium Mode 00

У меню Battery Setting виберіть Lithium -> Mode 00 та перевірте статус Li-BMS: Normal (SOC, В, А).

Фізичні інтерфейси та вибір кабелю

Для забезпечення стабільного обміну даними між BMS акумулятора та інвертором Deye використовуються порти BMS (CAN) або RS485. Важливо розуміти, що навіть при використанні стандартного роз'єму RJ45, розпіновка (pinout) у різних виробників відрізняється. Для побудови надійних систем, особливо коли використовується Блок батарей DEYE BOS-B Pro-A3 240kWh, необхідно використовувати екрановану виту пару категорії Cat5e або вище.

Розпіновка порту BMS на інверторі Deye

На більшості моделей Deye (наприклад, популярний гібридний інвертор 5 квт) розпіновка порту CAN наступна:

• Pin 4: CAN High
• Pin 5: CAN Low

Для інтерфейсу RS485:

• Pin 7: RS485 A
• Pin 8: RS485 B

Налаштування DIP-перемикачів (Addressing)

DIP-перемикачі на корпусі LiFePO4 акумуляторів визначають ієрархію в масиві. Якщо ви підключаєте один блок, зазвичай всі перемикачі стоять у положенні OFF (або 1-ON у деяких версіях Dyness). При паралельному з'єднанні кількох модулів, перший (Master), який підключений безпосередньо до інвертора, повинен мати унікальну адресу, що відрізняється від Slave-модулів.

Для масштабних проектів, де використовується Система збереження енергії Solis Evercore 261kWh або аналогічні рішення від Deye, адресація виконується автоматично через внутрішню шину, але початкове конфігурування Master-блоку залишається критичним етапом.

Програмне налаштування інвертора Deye

Після фізичного підключення кабелю необхідно зайти в меню інвертора:

1. Battery Setup: Виберіть тип батареї "Lithium".
2. Lithium Mode: Встановіть номер протоколу (наприклад, 00 для Pylontech або 12 для Dyness).
3. Max Charge/Discharge: Встановіть значення згідно з паспортом АКБ (зазвичай 0.5C).

Для точного розрахунку необхідної ємності та потужності рекомендуємо використовувати інженерний онлайн-калькулятор СЕС.

Коди помилок та їх усунення

Найпоширеніша помилка — F56 (Battery Communication Fault). Вона виникає, якщо інвертор не отримує дані від BMS протягом 60 секунд. Причини:

• Неправильна розпіновка кабелю (найчастіша причина для Dyness).
• Неправильно виставлені DIP-перемикачі на Master-акумуляторі.
• Невідповідність швидкості передачі даних (Baud rate) — зазвичай 500 kbps для CAN.

Якщо ви плануєте встановлення потужної системи, такої як GSL-BESS-209K 208kWh, зверніть увагу на необхідність заземлення екрану комунікаційного кабелю для запобігання наведенням від силових ліній.

Часті запитання інженерів (FAQ)

1. Чи можна підключити Deye до акумулятора без BMS?

Так, у режимі "Use Batt V", але це не рекомендується для LiFePO4, оскільки інвертор не бачитиме напругу на кожній комірці, що скорочує термін служби АКБ.

2. Який протокол вибрати для самозбірних батарей з BMS JK або Daly?

Для JK BMS зазвичай використовується протокол RS485 або спеціальні адаптери CAN-шини, що емулюють протокол Pylontech (00).

3. Чому інвертор показує SOC 100%, хоча напруга низька?

Це ознака розсинхронізації BMS. Необхідно провести повний цикл заряду до балансування комірок, щоб BMS відкалібрувала значення SOC.

4. Чи підтримує Deye одночасне підключення різних брендів АКБ?

Ні, в одній групі BMS повинні бути акумулятори одного виробника та однієї серії для коректної роботи шини даних.
