Проєктування автономних та гібридних сонячних електростанцій потужністю від 10 до 50 кВт неминуче ставить інженерів перед вибором архітектури накопичення енергії. Коли ви обираєте сучасний гібридний інвертор, перед вами постає дилема: класичні низьковольтні системи (LV 48В) чи промислові високовольтні рішення (HV 160–700В). У цій статті ми проведемо глибокий технічний аналіз обладнання бренду Deye, розрахуємо теплові втрати, робочі струми та допоможемо обрати оптимальний інвертор для дому чи комерційного об'єкта.
Фізика процесів: чому висока напруга перемагає у великих проєктах
Будь-який досвідчений інженер знає закон Ома та формулу потужності $P = U \cdot I$. Якщо вам потрібен потужний інвертор 10 квт або трифазний інвертор deye 6 квт для масштабування системи, важливо розуміти поведінку струмів. При передачі потужності 10 кВт через низьковольтну шину 48В, сила струму досягає понад 208А (без урахування ККД інвертора). Для таких товстих струмів потрібні масивні мідні шини, потужні автоматичні вимикачі постійного струму та дорогі силові кабелі великого перерізу.
Натомість високовольтні (HV) акумуляторні системи Deye працюють у діапазоні 160–700В. При тій самій потужності 10 кВт робочий струм падатиме до 14–30А. Це кардинально мінімізує теплові втрати на Joule heating ($I^2R$), знижує ризики нагріву клем і дозволяє використовувати тонші кабелі. Для точного попереднього розрахунку навантаження рекомендуємо скористатися інструментом інженерний онлайн-калькулятор СЕС.
Порівняння ККД та теплових втрат
Ефективність перетворення енергії (ККД) у високовольтних системах вища завдяки меншій кількості етапів перетворення DC-DC всередині самого акумуляторного стека. У випадку з LV системами, перетворювачам доводиться оперувати колосальними амперами, що призводить до деградації напівпровідникових елементів. Якщо ваш вибір падає на менші потужності, скажімо, коли обирається класичний інвертор 5 квт або універсальний гібридний інвертор 5 квт, LV архітектура ще має сенс завдяки простоті підключення однієї батареї. Проте для станцій на 15-50 кВт HV є єдино правильним інженерним вибором.
Для масштабних об'єктів промислового чи аграрного сектору краще розглядати готові комплексні рішення. Наприклад, потужна Мережева сонячна електростанція "під ключ" PREMIUM на 150 кВт проєктується виключно на високовольтній архітектурі, що забезпечує стабільність перетоків енергії без перегріву шин.

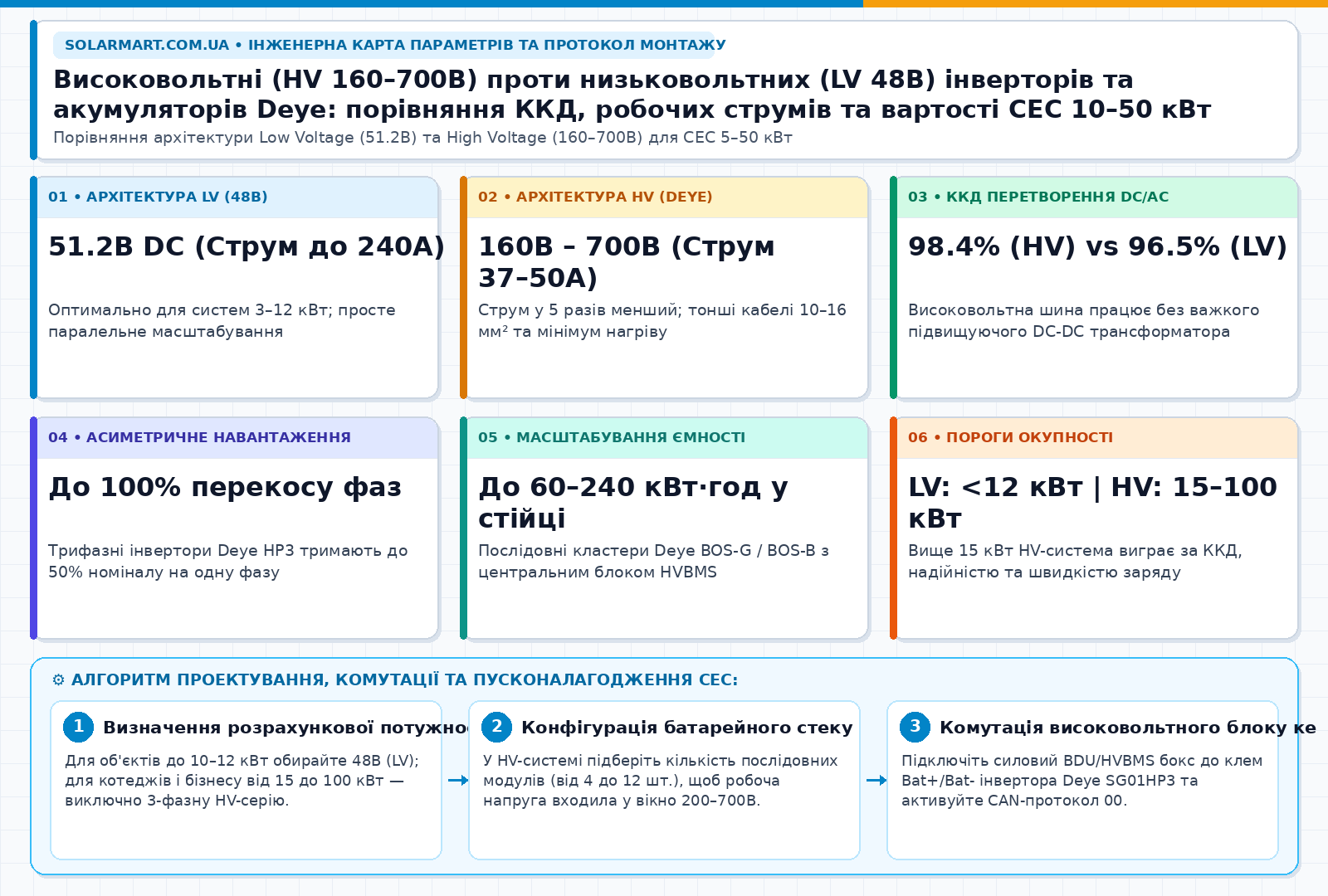

Технічні характеристики: HV vs LV у порівняльній таблиці
| Параметр | Низьковольтні системи (LV 48В Deye) | Високовольтні системи (HV 160–700В Deye) |
|---|---|---|
| Робоча напруга | 40В – 60В DC | 160В – 700В DC |
| Максимальний струм (10 кВт) | > 200 А | ~15–30 А |
| Переріз силових кабелів | 35–70 мм² (або паралельні шини) | 6–16 мм² |
| ККД перетворення (Round-trip) | 90% – 92% | 95% – 97% |
| Масштабування ємності | Обмежене через струмові навантаження шин | Гнучке послідовне з'єднання модулів високої ємності |
Архітектура безпеки та захисна автоматика
Розглядаючи лінійку обладнання, яку пропонує передовий інвертор deye, варто звернути увагу на вимоги до захисту. Високовольтні ланцюги вимагають спеціалізованих двополюсних автоматичних вимикачів постійного струму (DC MCCB) здатних гасити дугу при високій напрузі. Водночас LV системи пробачають дрібні похибки монтажу через низький потенціал, проте створюють серйозну пожежну небезпеку при поганому обтиску клем через величезні струми КЗ.
Для середнього та великого бізнесу компанія SolarMart пропонує збалансовані енергокомплекси. Якщо ви прагнете максимальної автономії та надійності, зверніть увагу на Мережева сонячна електростанція "під ключ" PREMIUM на 200 кВт або ж на флагманське рішення — Мережева сонячна електростанція "під ключ" PREMIUM на 500 кВт, де реалізовані передові протоколи управління високовольтними батареями BMS.
Висновки інженера-практика
Вибір між HV та LV повністю залежить від масштабу вашої станції. Будь-який сучасний інвертор 3 квт чи інвертор 5 квт для дачі працюватиме виключно на 48В, і це виправдано. Проте, проєктуючи системи від 10-20 кВт і вище, орієнтуйтеся виключно на високовольтні лінійки Deye. Це заощадить ваш бюджет на кабелях, підвищить загальний ККД системи та гарантуватиме довговічність роботи акумуляторних елементів без термічних перевантажень.
Часті запитання інженерів (FAQ)
Чи можна об'єднувати високовольтні та низьковольтні акумулятори в одній системі Deye?
Ні, категорично заборонено. Архітектура інверторів Deye розрахована або на роботу з шиною 48В (LV), або на високовольтний діапазон (HV). Вони мають різну логіку опитування BMS та напругу шини постійного струму.
Який переріз кабелю потрібен для підключення високовольтної батареї Deye?
Зазвичай для HV систем використовуються спеціалізовані екрановані кабелі перерізом від 6 до 16 мм², залежно від пікового струму заряду/розряду конкретної моделі інвертора.
Чому високовольтні системи ефективніші при роботі з потужними навантаженнями?
Завдяки вищій напрузі робочі струми зменшуються в рази, що пропорційно знижує втрати на активний опір провідників ($I^2R$) та напівпровідникових ключів інвертора.
Чи складно налаштовувати протокол зв'язку BMS для інверторів Deye?
Ні, сучасні інвертори Deye мають автовизначення протоколів основних літієвих батарей через шини CAN/RS485, достатньо лише правильно підключити комунікаційний кабель у відповідні порти.
