Проектування сучасної сонячної електростанції — це не просто механічне з'єднання модулів. Кожен інженер знає: критична помилка криється в ігноруванні фізики напівпровідників. Коли ви плануєте купити сонячні панелі, ви бачите в паспорті (datasheet) параметри, виміряні при стандартних тестових умовах (STC): температура осередку +25°C, інсоляція 1000 Вт/м² та спектр AM1.5. Проте реальність в Україні диктує свої умови, де зимові морози до -25°C можуть миттєво перетворити ваш дорогий інвертор на купу горілого пластику.
Основна проблема полягає в негативному температурному коефіцієнті напруги. На відміну від більшості матеріалів, напруга холостого ходу (Voc) сонячної панелі зростає при зниженні температури. Якщо ви вирішили сонячні панелі купити і змонтувати їх без урахування цього фактора, то в сонячний морозний ранок напруга стрінга може перевищити максимально допустиму вхідну напругу інвертора (Max. DC Input Voltage), що призведе до пробою транзисторів MPPT-трекера.
Фізика процесу: чому напруга зростає на морозі?
Сонячний елемент — це P-N перехід. При зниженні температури теплові коливання кристалічної решітки кремнію зменшуються, що призводить до збільшення ширини забороненої зони. Це дозволяє фотонам генерувати носії заряду з вищим енергетичним потенціалом, що безпосередньо відображається на зростанні Voc. Для більшості сучасних модулів, таких як двосторонні сонячні панелі, температурний коефіцієнт Voc (β) становить приблизно -0.25%...-0.30% на кожний градус Цельсія нижче +25°C.

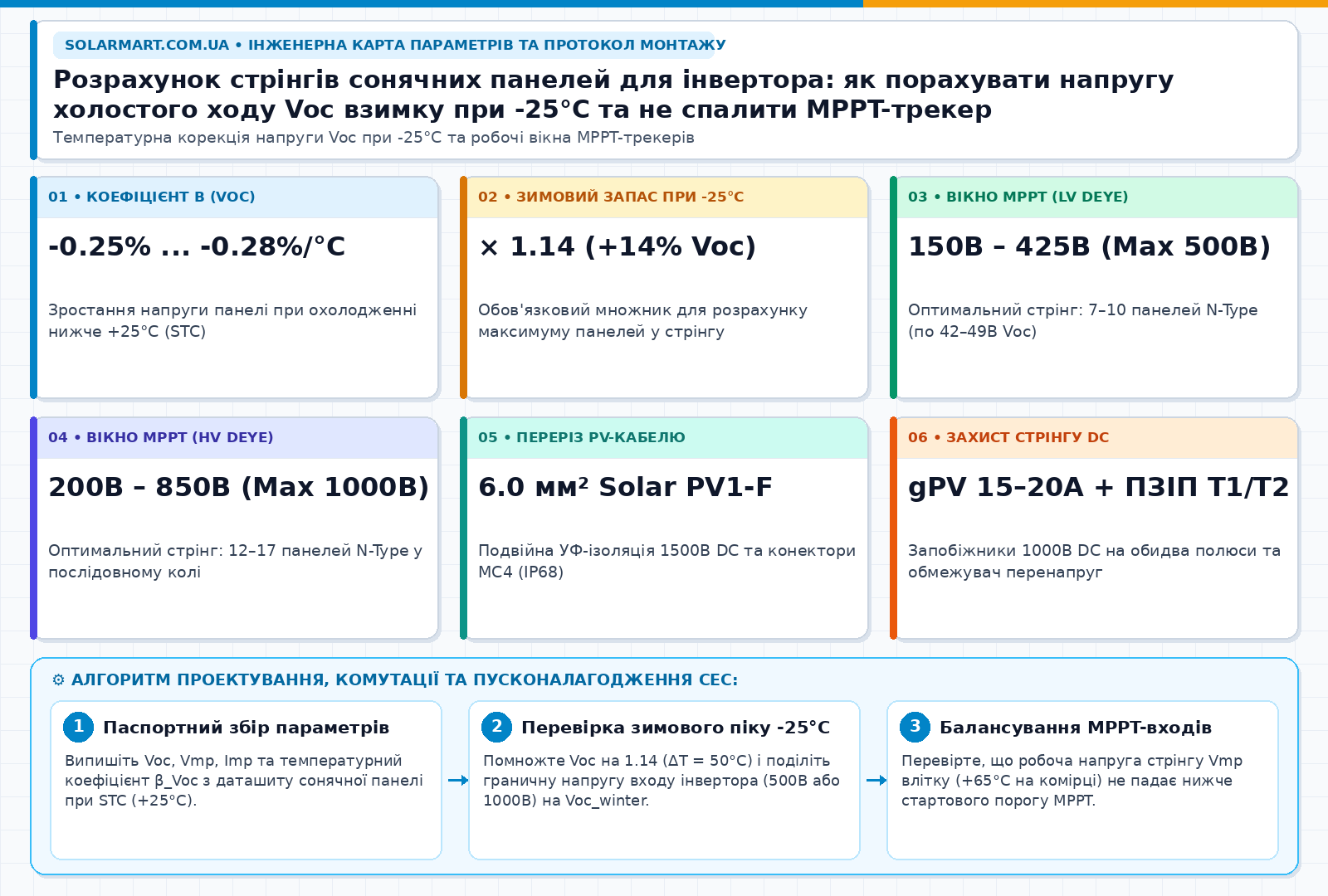

Формула розрахунку максимальної напруги стрінга
Для точного розрахунку використовується наступна інженерна формула:
V_max = V_oc_stc * (1 + (T_min - 25) * (β / 100)) * N
- V_oc_stc — напруга холостого ходу панелі при +25°C;
- T_min — мінімальна розрахункова температура повітря (для України рекомендується -25°C);
- β — температурний коефіцієнт Voc з паспорта панелі (від'ємне значення);
- N — кількість панелей у послідовному ланцюзі (стрінгу).
Наприклад, якщо ви плануєте використовувати Гібридний інвертор Solis S6-EH3P125K10-NV-YD-H 125KW, його максимальна вхідна напруга становить 1100В. Розрахунок має гарантувати, що навіть при -25°C сумарна напруга не наблизиться до цього порогу ближче ніж на 5-10% (запас міцності).
| Параметр розрахунку | Панель 450 Вт (Mono) | Панель 550 Вт (Bifacial) | Панель 600 Вт+ (N-type) |
|---|---|---|---|
| Voc при STC (+25°C) | 49.5 В | 49.8 В | 52.2 В |
| Коефіцієнт β (%/°C) | -0.27% | -0.26% | -0.24% |
| Voc при -25°C (Розрахункова) | 56.18 В | 56.27 В | 58.46 В |
| Макс. панелей у стрінгу (1000V DC) | 17 шт. | 17 шт. | 16 шт. |
Вибір обладнання та практичні поради
При проектуванні великих промислових або комерційних об'єктів, де використовуються потужні рішення, такі як Гібридний інвертор DEYE SUN-125K-SG02HP3-EU-GM10, важливо враховувати не тільки Voc, але й робочий діапазон MPPT. Оптимальна робоча напруга (Vmp) повинна знаходитися в межах найвищої ефективності інвертора (зазвичай це 600-700В для трифазних систем).
Якщо ви хочете автоматизувати цей процес, рекомендуємо використовувати професійний інженерний онлайн-калькулятор СЕС. Це дозволить уникнути помилок ручного розрахунку. Пам'ятайте, що сонячна панель купить яку можна сьогодні за вигідною ціною, вимагає також якісної системи зберігання. Для масштабних проектів ідеальним доповненням стане Установка зберігання енергії DEYE MS-GS215, яка інтегрується в загальну систему керування енергопотоками.
Чому не можна орієнтуватися на середню температуру?
Багато інсталяторів-початківців роблять помилку, беручи середню температуру січня (-5°C). Проте інвертор згорає не від середньої температури, а від пікової напруги. Достатньо одного ясного ранку при -25°C, щоб напруга на клемах MPPT перевищила критичну межу. Оскільки в цей момент струм майже відсутній (холостий хід), внутрішній опір інвертора не створює падіння напруги, і весь потенціал поля б'є по вхідних каскадах.
Часті запитання інженерів (FAQ)
1. Чи впливає довжина кабелю на напругу холостого ходу?
На Voc довжина кабелю практично не впливає, оскільки в режимі холостого ходу струм не тече, і падіння напруги на опорі провідника відсутнє. Проте при роботі під навантаженням (Vmp) втрати в кабелі слід мінімізувати, обираючи переріз 4 або 6 мм².
2. Що буде, якщо напруга перевищить ліміт лише на 5 вольт?
Сучасні інвертори мають дуже малий запас міцності по напрузі. Перевищення навіть на 1-2% може призвести до миттєвого виходу з ладу силових ключів. Це не є гарантійним випадком, оскільки це помилка проектування.
3. Чи потрібно враховувати Voc при виборі сонячних батарей 5 квт ціна яких є бюджетною?
Так, незалежно від потужності системи та вартості панелей, фізика працює однаково. Навіть у системі на 5 кВт неправильний розрахунок стрінга призведе до поломки інвертора.
4. Як врахувати вплив двосторонніх панелей (Bifacial)?
Двосторонність впливає переважно на силу струму (Isc та Imp) завдяки відбитому світлу з тильної сторони. Напруга Voc зростає незначно, але температурний розрахунок для них залишається таким же суворим, як і для односторонніх модулів.
