Настройки инвертора deye: інженерний розрахунок, схеми та підбір обладнання

Сучасні автономні та резервні енергосистеми вимагають бездоганної точності налаштування. Коли мова заходить про те, щоб виконати правильні інвертора deye конфігурації, інженери стикаються з безліччю нюансів: від узгодження напруги акумуляторних батарей до правильного вибору робочих точок MPPT контролерів. Надійний інвертор deye здатен забезпечити повну автономію вашого будинку чи комерційного об'єкта, проте для цього потрібно не просто підключити кабелі, а здійснити глибокий параметричний тюнінг системи через вбудований сенсорний дисплей або хмарний моніторинг.

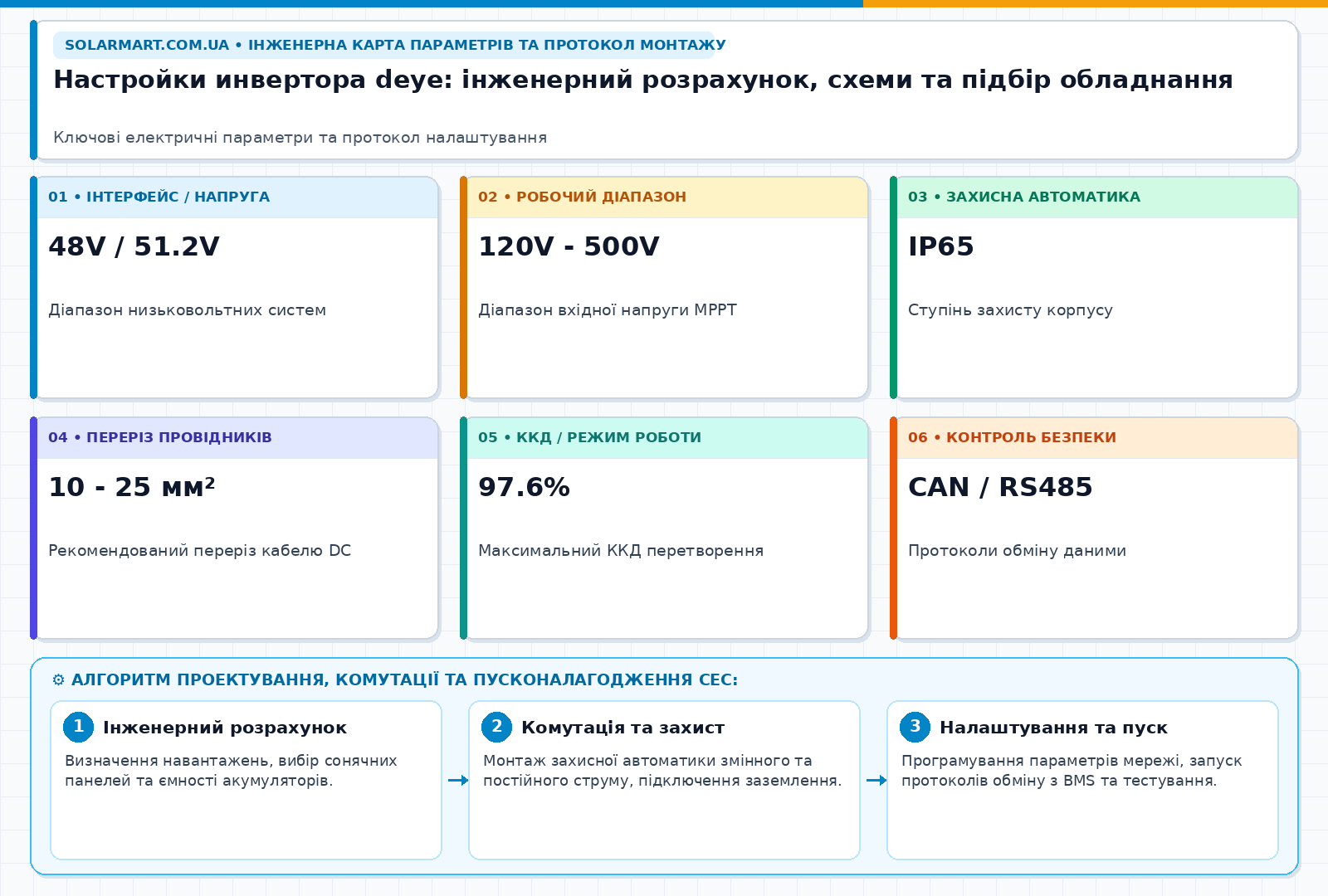

Ключові електричні параметри та протокол налаштування

01 • Інтерфейс / Напруга

48V / 51.2V

Діапазон низьковольтних систем

02 • Робочий діапазон

120V - 500V

Діапазон вхідної напруги MPPT

03 • Захисна автоматика

IP65

Ступінь захисту корпусу

04 • Переріз провідників

10 - 25 мм²

Рекомендований переріз кабелю DC

05 • ККД / Режим роботи

97.6%

Максимальний ККД перетворення

06 • Контроль безпеки

CAN / RS485

Протоколи обміну даними

⚙ Алгоритм проектування та пусконалагодження:

1. Інженерний розрахунок

Визначення навантажень, вибір сонячних панелей та ємності акумуляторів.

2. Комутація та захист

Монтаж захисної автоматики змінного та постійного струму, підключення заземлення.

3. Налаштування та пуск

Програмування параметрів мережі, запуск протоколів обміну з BMS та тестування.

У цій фундаментальній статті ми детально розберемо інженерні алгоритми налаштування обладнання лінійки Deye, розглянемо специфіку роботи потужних систем (наприклад, коли проєктується потужний трифазний гібридний інвертор DEYE SUN-10K-SG05LP3-EU-SM2 10KW 48V 2 MPPT Wi-Fi 220/380V Трифазний) та розрахуємо оптимальну сумісність фотомодулів та накопичувачів енергії.

Інженерний розрахунок та вибір сумісного обладнання

Будь-який якісний проєкт сонячної електростанції починається з попереднього математичного моделювання. Якщо ви плануєте побудувати ефективну станцію, вам знадобиться точний розрахунок втрат у лініях та сумісності струмів. Рекомендуємо використовувати професійний інженерний онлайн-калькулятор СЕС для попереднього підбору кількості панелей та інверторного обладнання. Особливу увагу слід приділити вибору акумуляторів. Сучасні високовольтні та низьковольтні системи вимагають чіткого дотримання протоколів CAN/RS485 зв'язку. Наприклад, чудовим вибором для масштабування є надійна акумуляторна батарея DEYE SE-G5.1 Pro-B LiFePO4 LV 51.2v 100AH 5.12kWh, яка ідеально інтегрується з інверторами середньої потужності.

Для генерації високої енергетичної ефективності вдень критично важливо підібрати потужні сонячні панелі. Оптимальним рішенням для монтажу на крівлю промислових або великих приватних об'єктів є високопродуктивна сонячна панель Longi Solar LR7-72HTH-610M, 610Вт.

Таблиця технічних параметрів та сумісності компонентів Deye

Покроковий алгоритм налаштування інвертора Deye

1. Первинне ввімкнення та вибір мови/регіону: Після подачі напруги на клеми акумуляторної батареї та ввімкнення автоматичних вимикачів постійного струму (DC), активуйте інвертор. Увійдіть у меню налаштувань (Settings) та оберіть відповідний стандарт мережі (Grid Type) відповідно до вимог обленерго (наприклад, VDE 4105 або загальний європейський стандарт).
2. Конфігурація акумуляторної системи: Перейдіть у розділ Battery Setup. Якщо використовується літій-залізо-фосфатний акумулятор із шиною даних, встановіть протокол зв'язку (наприклад, CAN та код бренду батареї). При ручному налаштуванні вкажіть напругу повного заряду ( Absorption Voltage ) — зазвичай 56.8В для систем 48В, та напругу відключення (Shutdown Voltage) — близько 45-46В.
3. Налаштування режимів роботи (Work Mode): Активуйте режим Solar Sell, якщо планується продаж надлишків за «зеленим тарифом» або генерація в міську мережу за схемою Net Billing. Налаштуйте таймери зарядки від мережі (Time of Use), якщо діють багатозонні лічильники електроенергії (нічний тариф).
4. Тестування систем захисту: Перевірте працездатність реле аварійного вимкнення (EPS/Backup port) шляхом імітації зникнення зовнішньої мережі. Напруга на виході аварійної лінії повинна стабілізуватися протягом 10 мілісекунд.

Часті запитання інженерів (FAQ)

Яке значення струму заряду виставляти для акумуляторів LiFePO4?

Рекомендований струм заряду для більшості сучасних акумуляторів становить 0.5C (де C — ємність батареї в ампер-годинах). Наприклад, для батареї ємністю 100 А·год оптимальний струм заряду становить 50 А, хоча більшість моделей допускають форсований заряд до 1C.

Чи можна об'єднувати інвертори Deye в паралельну трифазну систему?

Так, більшість моделей гібридних інверторів Deye підтримують паралельне з'єднання до 16 пристроїв як в однофазній, так і в трифазній конфігурації за допомогою спеціальних кабелів синхронізації фаз.

Чому інвертор видає помилку зв'язку з батареєю ( BMS Communication Error )?

Ця помилка найчастіше виникає через неправильне обтискання кабелю RS485/CAN або підключення не до того портів (інвертори Deye використовують чіткий пінаут для роз'ємів BMS). Перевірте інструкцію до вашої акумуляторної батареї.

Як правильно налаштувати нульову генерацію в мережу (Zero Export)?

Для активації функції обмеження видачі потужності в загальну мережу необхідно встановити та підключити розумний лічильник (Smart Meter / CT-трансформатори струму) на вводі в будинок згідно з напрямком стрілок на корпусі датчиків, після чого активувати пункт Zero Export у налаштуваннях інвертора.
