Проєктування автономних та гібридних сонячних електростанцій починається не з вибору батарей, а з глибокого аналізу сумісності фотомодулів та перетворювача напруги. Правильний підбір панелей під інвертор визначає загальну ефективність системи, термін служби обладнання та безпеку експлуатації. Сучасні власники будинків часто стикаються з питаннями: як працює інвертор для дому, чим відрізняється звичайний перетворювач від моделі 12-220, і яка потужність — наприклад, інвертор 3 квт, інвертор 5 квт, інвертор 6 квт чи інвертор 10 квт — потрібна для забезпечення побутових потреб? Особливу увагу інженери приділяють лінійці високотехнологічних пристроїв, таких як сучасний інвертор deye, що завоювали ринок завдяки надійності та гнучкості налаштувань.
У цій технічній статті ми розглянемо ключові електричні параметри, алгоритми розрахунку робочої напруги MPPT-трекерів, а також покажемо, як правильно підбирати обладнання за допомогою нашого інженерного онлайн-калькулятора СЕС.
Основні електричні параметри для розрахунку

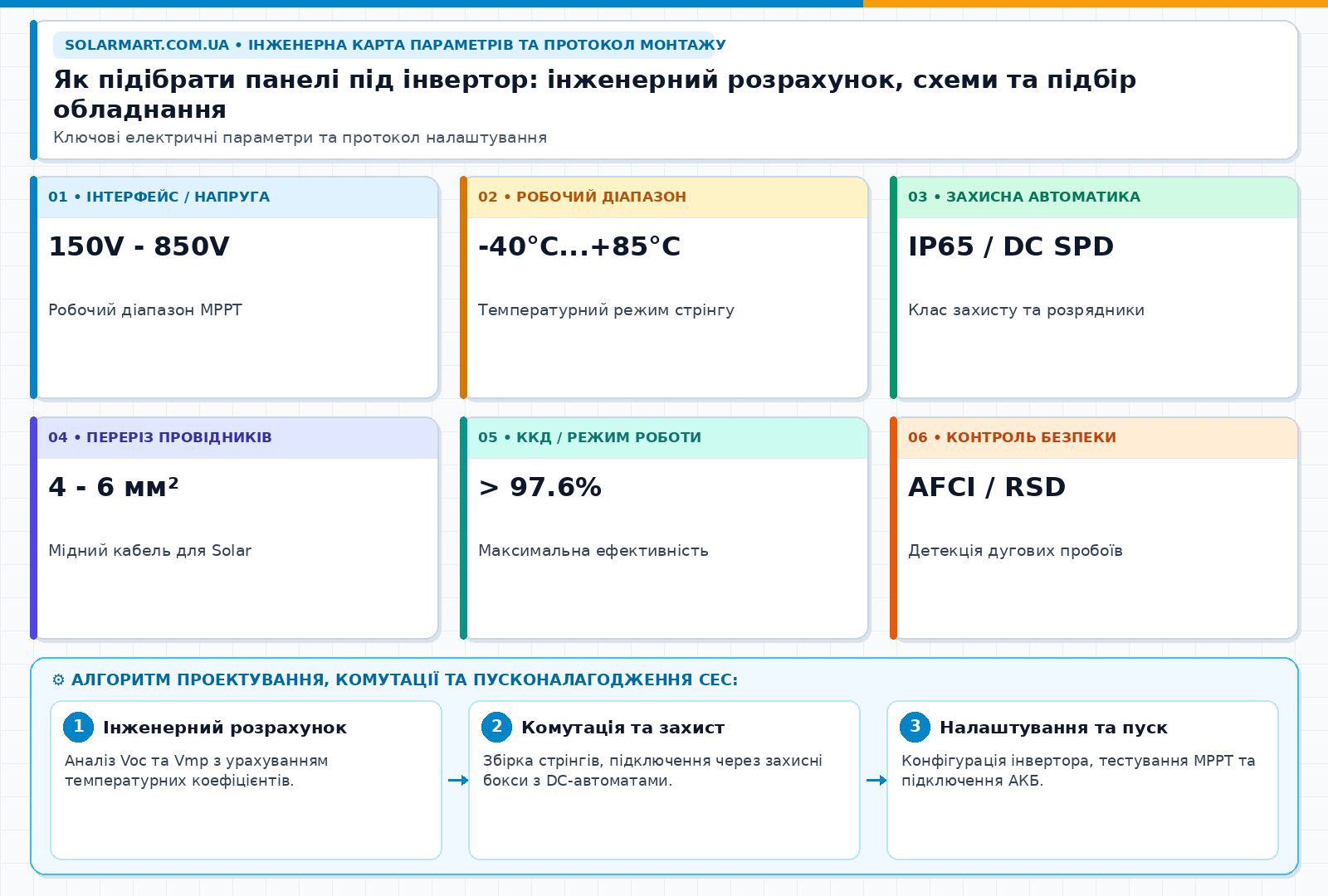

Для того щоб коректно узгодити сонячні панелі та перетворювач, необхідно зіставити паспортні дані фотомодулів з електричними межами MPPT (Maximum Power Point Tracking) контролера інвертора. Ключовими величинами є:
- Напруга холостого ходу (Voc): Максимальна напруга на виходах панелі при відсутності навантаження. Цей показник критично важливий для перевірки при низьких температурах довкілля, оскільки при охолодженні напруга Voc зростає.
- Робоча напруга (Vmp): Напруга в точці максимальної потужності. Сума Vmp панелей у послідовному ланцюзі (стрінзі) має знаходитися в межах робочого діапазону MPPT-трекера інвертора (наприклад, 150В – 425В).
- Максимальний струм (Imp та Isc): Струм у точці максимальної потужності та струм короткого замикання. Струм стрінга не повинен перевищувати допустимий вхідний струм MPPT-входу інвертора.
Якщо ви проєктуєте потужну трифазну систему для комерційного чи великого житлового об'єкта, чудовим вибором стане високопродуктивний гібридний інвертор Deye SUN-20K-SG01HP3-EU-AM2, який здатний ефективно перерозподіляти енергію між мережею, акумуляторами та навантаженням.
Порівняльна таблиця сумісності обладнання
Нижче наведено технічні характеристики та сумісність популярних компонентів сонячних електростанцій, які можна використовувати для побудови збалансованих систем різної потужності:
| Компонент / Обладнання | Тип / Напруга | Номінальна потужність / Ємність | Оптимальне призначення |
|---|---|---|---|
| Сонячна панель Longi Solar LR7-72HVD 645W | Monocrystalline / Low Voltage | 645 Вт | Дахи приватних будинків, мережеві СЕС |
| Акумулятор DEYE SE-G5.1 Pro-B | LiFePO4 / 51.2V LV | 5.12 кВт·год | Гібридні інвертори малої та середньої потужності |
| Гібридний інвертор Deye SUN-50K-SG01HP3-EU-BM4 | Трифазний / Високовольтний HV | 50 кВт | Комерційні станції, великі помешкання |
Для забезпечення безперебійного живлення в години пікового споживання або при тривалих відключеннях електроенергії необхідно грамотно підбирати акумуляторний парк. Надійним рішенням для низьковольтних систем є акумуляторна батарея GSL025200A-B-GBP2 LiFePO4 LV 25.6v 200AH 5.12kWh, яка гарантує тисячі циклів глибокого розряду з мінімальною деградацією ємності.
Інженерні правила розрахунку стрінгів
При проектуванні послідовного з'єднання фотомодулів слід дотримуватися двох непорушних інженерних правил:
- Правило максимальної напруги: Навіть у найморозніший день року сумарна напруга холостого ходу (Voc) панелей у стрінзі з урахуванням температурного коефіцієнта не повинна перевищувати максимальну вхідну напругу інвертора. Перевищення цього ліміту призведе до миттєвого виходу з ладу внутрішньої плати MPPT-контролера.
- Правило мінімальної напруги: У спекотні літні дні робоча напруга панелей (Vmp) суттєво падає. Вона завжди має бути вищою за мінімальний поріг запуску MPPT-трекера, інакше інвертор просто не зможе перейти в робочий режим генерації.
Для реалізації потужних проєктів комерційного рівня або промислових об'єктів найкращим вибором стануть високоякісні сонячні панелі Longi Solar LR7-72HTH-610M, 610Вт із високим показником генерації та надійним захистом від деградації кремнію ( LID/LeTID ). Доповнити таку систему можна промисловим накопичувачем енергії, наприклад, естетичною та потужною акумуляторною батареєю DEYE SE-G5.1 Pro-B LiFePO4 LV 51.2v 100AH 5.12kWh.
Часті запитання інженерів (FAQ)
Чи можна підключати панелі, загальна потужність яких перевищує номінал інвертора?
Так, це стандартна і навіть рекомендована інженерна практика (oversizing). Перевищення номінальної потужності панелей на 20-30% відносно потужності інвертора дозволяє ефективніше збирати енергію в похмурі дні та ранкові/вечірні години, коли панелі не видають піковий показник.
Як температура довкілля впливає на напругу сонячних панелей?
Зі зниженням температури повітря напруга холостого ходу (Voc) фотомодуля збільшується. Тому під час розрахунку кількості панелей у стрінзі обов'язково використовується температурний коефіцієнт та мінімальна історична температура для вашого регіону.
Який інвертор обрати для приватного будинку з базовим набором приладів?
Для стандартного будинку з холодильником, котлом, освітленням та телевізором оптимально підійде однофазний або трифазний гібридний інвертор потужністю 5-6 кВт у комбінації з літієвою акумуляторною батареєю на 5-10 кВт·год.
Де можна детальніше ознайомитися зі схемами монтажу та технічною документацією?
Повні технічні схеми, інструкції зі встановлення та нормативні бази доступні на спеціалізованому ресурсі — у технічній енциклопедії СЕС.
